精密シール用途向けの強化スパイラル巻きガスケット

製品の説明

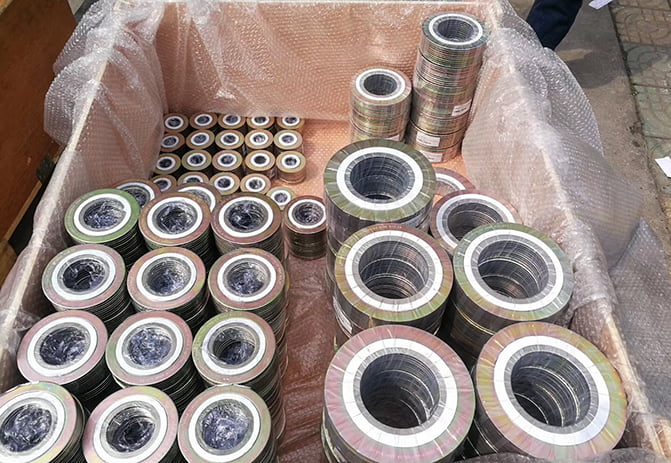

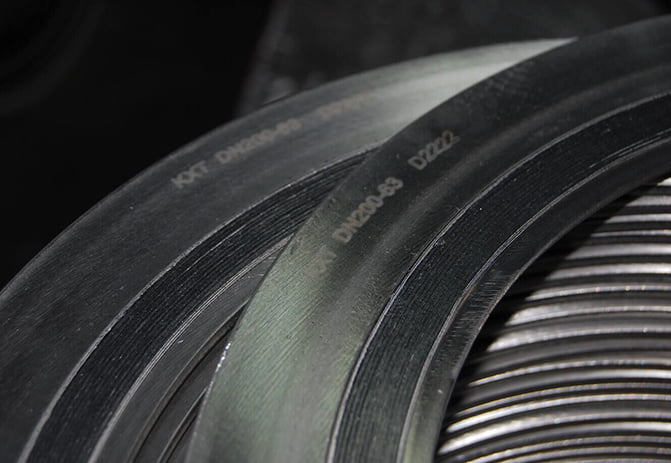

プレミアムトップシーリングうず巻きガスケット: 信頼性と耐久性を考慮した設計

当社のトップシーリングスパイラル巻きガスケットは、予備成形された薄い金属ストリップから細心の注意を払って作られ、柔軟なシーリング複合材料と巧みに組み合わされています。この革新的なデザインは、正確な圧力下で一緒に巻き付けられ、2 つの間で圧縮されるとシーリング要素にエネルギーを与えて弾性バネのように機能させます。この高度なシール要素は、スタンドアロンソリューションとして導入することも、内輪や外輪と統合してさまざまな用途に対応することができ、常に完璧なシールを確保します。

充填材	温度(℃)	圧力 (bar)
黒鉛	-200～450(空気) 650(還元性雰囲気)	300
延伸PTFE	-200-260	200
ノンアスベスト	-150-250	300
マイカ/グラファイト/マイカ	-100-750	100

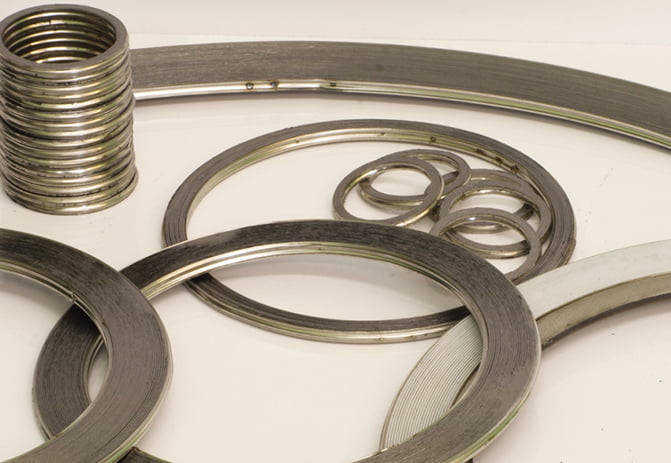

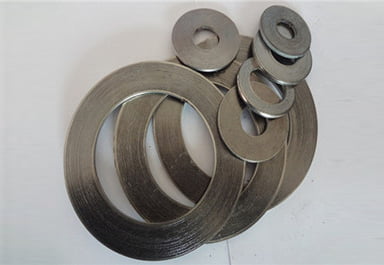

うず巻形ガスケットの種類:

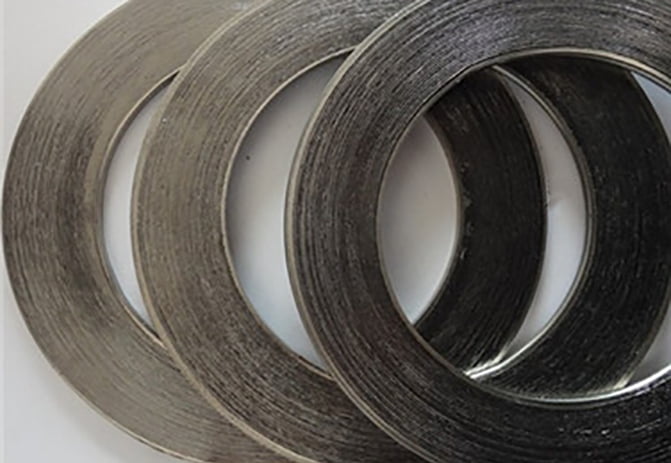

基本スタイルうず巻ガスケット:

基本的な構造スタイルでは、内径と外径がフィラーなしで複数の金属層で強化されており、安定性と圧縮特性が向上しています。さねはぎ、オスとメス、または溝付きから平らな面のフランジアセンブリに適しています。

内輪付きうず巻形ガスケット:

固体の内側金属リングは圧縮ストップとして機能し、フランジの穴と内径の間の環状空間を埋めます。固体の蓄積を防ぎ、プロセス流体の乱流を軽減し、フランジ面の侵食を最小限に抑えるように設計されています。

外輪付うず巻形ガスケット:

これは、ガスケットをフランジ面の中心に正確に配置する外部リングで、ガスケットの吹き出しを防止する追加の半径方向強度を提供し、圧縮ストップとして機能します。クラス 900 以上の平面フランジおよび平面フランジでの使用に適した汎用ガスケットです。リングがおすすめです

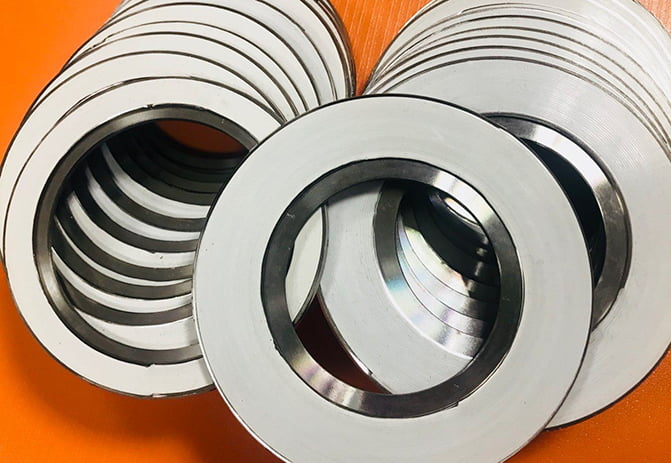

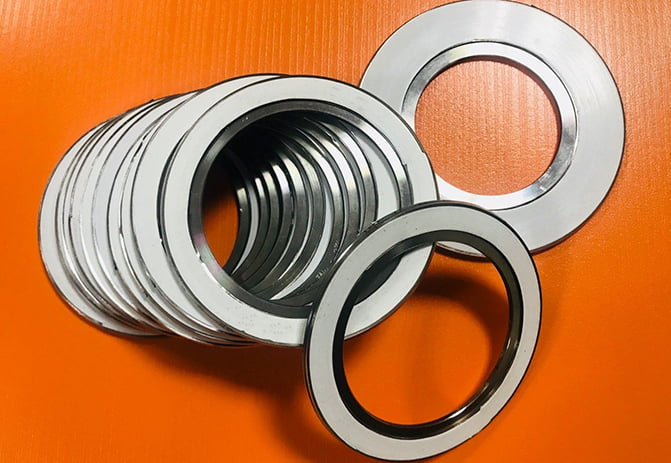

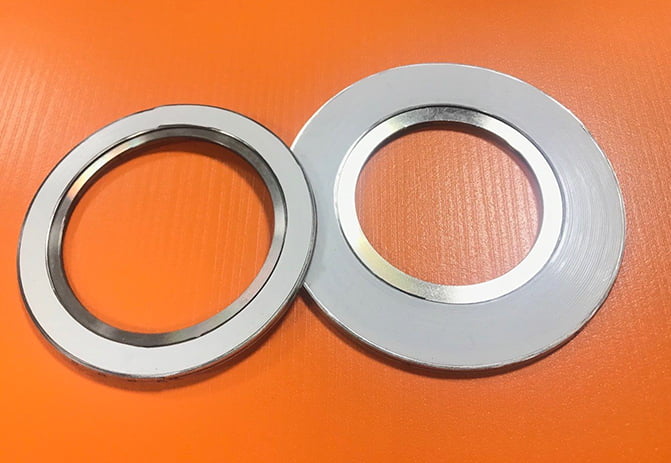

内輪および外輪付きうず巻形ガスケット:

追加の圧縮制限停止を提供し、ガスケットの巻線を保護し、フランジの浸食を防ぐ熱と腐食のバリアを提供する内部リングを取り付けたスタイルの CG ガスケット。平面フランジでの使用に適しており、クラス 900 以上の高圧および高温サービス向けに指定されています。腐食性または有毒な媒体が存在する場所では、ご要望に応じて他のスタイルも利用可能です。

リング＆ストリップの材質
	最小		最大			ガイドリング
材料	F	C	F	C	略語	カラーコード
SS304	-320	-195	1400	760	304	黄色
SS316L	-150	-100	1400	760	316L	緑
SS347L	-150	-100	1400	760	317L	マルーン
SS321	-320	-195	1400	760	321	ターコイズ
SS347	-320	-195	1700	925	347	青
炭素鋼	-40	-40	1000	540	CRS	銀
アロイ20	-300	-185	1400	760	A-20	黒
ハステロイB3	-300	-185	2000年	1090	ハッシュB	茶色
ハステロイ C276	-300	-185	2000年	1090	ハッシュC	ベージュ
インコロイ800	-150	-100	1600	870	イン800	白
インコロイ825	-150	-100	1600	870	825年に	白
インコネル600	-150	-100	2000年	1090	INC600	金
インコネル625	-150	-100	2000年	1090	インコ625	金
インコネル X750	-150	-100	2000年	1090	INX	色なし
モネル400	-200	-130	1500	820	月	オレンジ
ニッケル 200	-320	-195	1400	760	Nl	赤
チタン	-320	-195	2000年	1090	TL	紫
充填材
	最小		最大COT			ストライプ
材料	F	C	F	C	略語	カラーコード
フレキシブル	-350	-212	950	510	FG	グレー
黒鉛
PTFE	-400	-240	500	260	PTFE	白
セラミック	-350	-212	2000年	1090	CER	ライトグリーン
マイカグラファイト	-350	-212	1100	590	マイカグラ	ピンク

ガスケットの厚さ	フランジ呼び径
3.2mm (0.125インチ)	<φ1500mm
4.5 mm (0.175 インチ)	<φ3000mm
6.4 mm (0.250 インチ)	<φ3500mm
7.2 mm (0.285 インチ)	<φ5000mm
